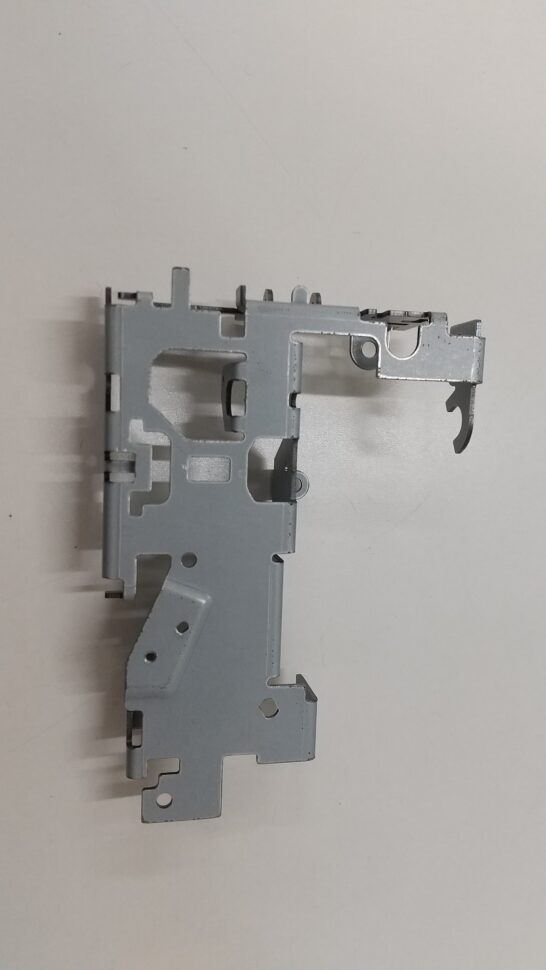

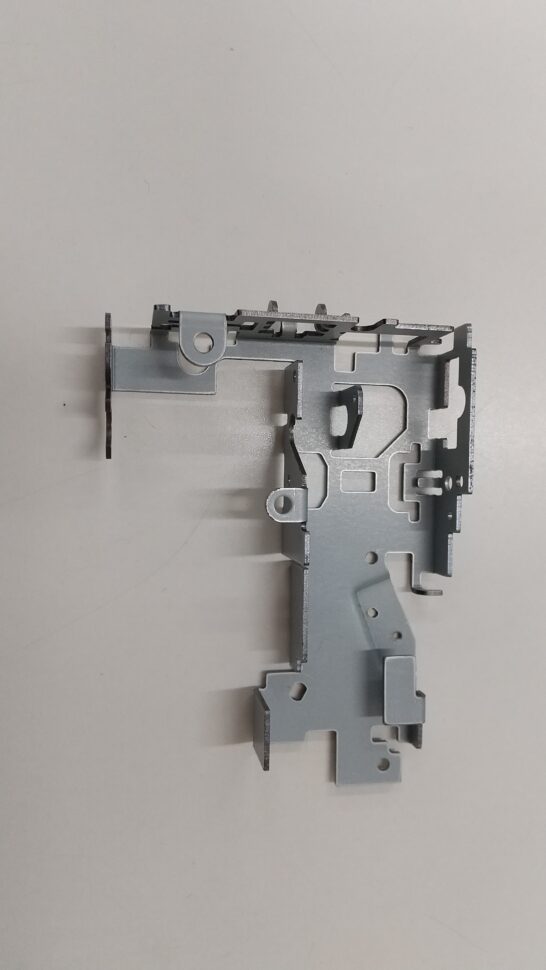

OA機器用フレーム

項目 詳細
業界 OA機器
名称 OA機器用フレーム
用途 フレーム
材質 SECC
板厚 t=1.0mm
製品サイズ 95mm×70mm×20mm
精度 JISB0408
製作ロット 5個
製作期間 5日間
加工技術 ダイレスフォーミング、曲げ加工
特記事項

VAのポイント

こちらはOA機器用フレームで、ダイレスフォーミングにて加工を行っています。本事例は、片荷重になるので、四角に絞ってから、ワイヤーカットによって社内で切断加工を行っています。（写真右下斜め部分）
また、曲げ加工を行っていますが、形状上、型の干渉を考慮する必要があり、型を削った上で、曲げ加工を行っています。

このように、複雑形状にも様々な工法を組み合わせて加工を行っています。
