搬送紙ガイド(精密板金)

項目 詳細
業界 光学機器分野
名称 搬送紙ガイド
用途 写真搬送装置、ミニラボ
材質 SUS304
板厚 t = 0.8mm
製品サイズ 60mm×100mm×30mm
精度 ±0.2mm
製作ロット 3個
製作期間 1ヶ月
加工技術 エンボス加工、曲げ加工、溶接
特記事項 メッキ処理をせず摩擦係数を抑えます。また、精度良く角度を出すことができます。

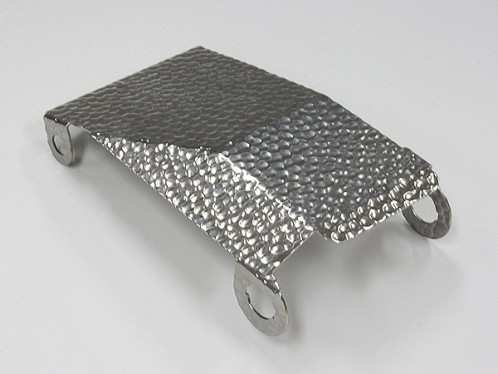

こちらの精密板金部品は、光学機器分野において、写真搬送装置内に取り付けられる搬送紙ガイドです。加工後のメッキ処理を行わず、表面の摩擦係数を下げるため、板材エンボス加工を施しております。エンボス加工してある板材は曲げ加工や溶接が難しくなりますが、弊社では対応が可能です。またバフ研磨によって、表面の光沢を持たせています。表面の溶接痕を消し、周動性を確保しております。弊社では、エンボス加工等で生じた表面の凹凸によって、平坦な金属よりも安定しない曲げ・難しい溶接でも対応しています。

VAのポイント

精密板金では、通常、表面のすべりを良くするために、加工後、テフロンコーティングを施します。テフロンコーティングの代わりに、エンボス加工による表面摩擦の低減を確保することによって、製品表面のすべりやすさを保ちながら、大幅にコストダウンを実現しております。
