半導体製造装置用受け皿

項目 詳細
業界 半導体業界

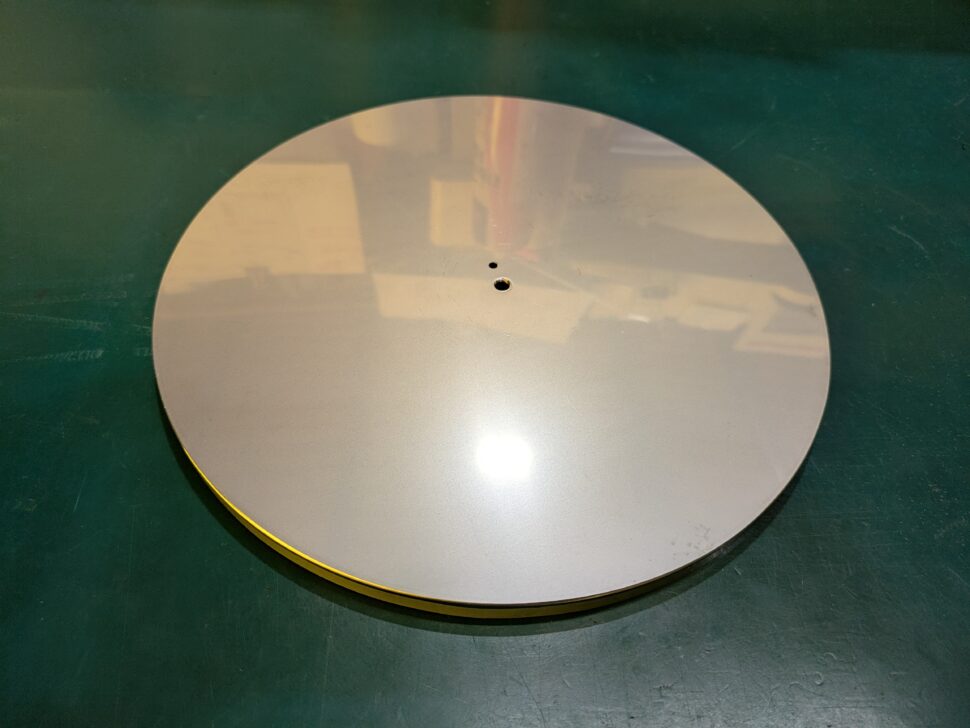

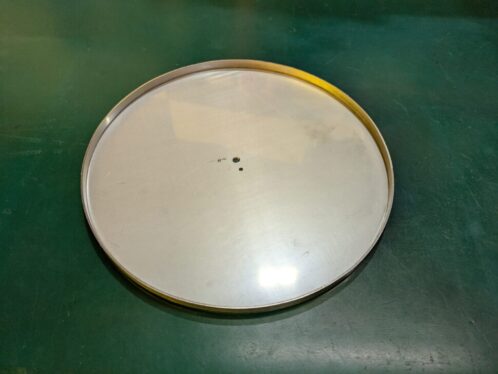

名称 半導体製造装置用受け皿
用途 受け皿
材質 SUS304
板厚 t=1.5mm
製品サイズ 235mm×235mm×10mm
精度 JISB0408
製作ロット 10個
製作期間 5日間
加工技術 ヘラ絞り加工、レーザー加工
特記事項

VAのポイント

本事例は、半導体製造装置用の受け皿です。ヘラ絞りで加工をしており、真円がでているかが重要で、溶接と比較して歪みがない仕上りとなっています。その他加工については、治具を製作してレーザー加工をしています。
