人工心肺循環装置用温度調整タンク
| 項目 | 詳細 | |
|---|---|---|
| 業界 | 医療機器 | |
| 名称 | タンク | |
| 用途 | 人工心肺循環装置の温度調整タンク | |
| 材質 | SUS304HL | |
| 板厚 | t=1.0mm | |
| 製品サイズ | 250mm×215mm×80mm | |
| 精度 | JISB0408 | |
| 製作ロット | 10個 | |
| 製作期間 | 2日間 | |
| 加工技術 | 曲げ加工、溶接加工 | |
| 特記事項 | ||
|

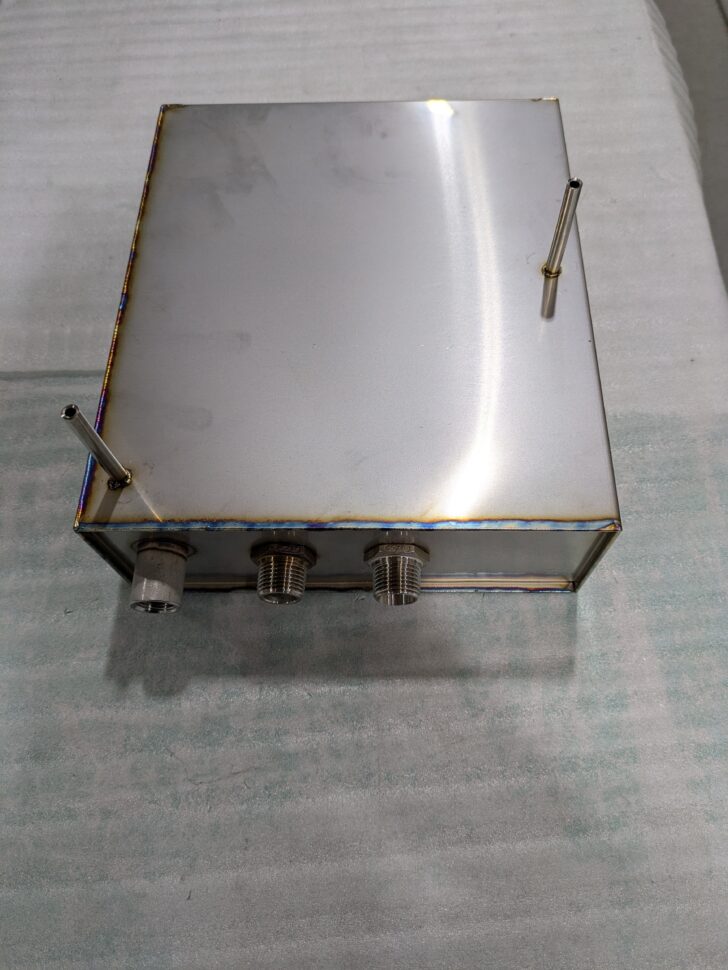

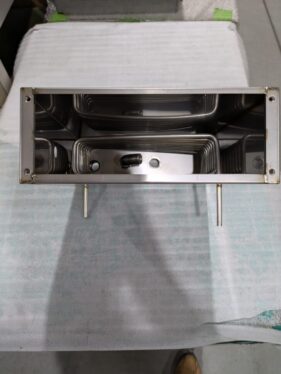

本事例は、SUS304HLを使用した人工心肺循環装置の温度調整タンクです。 製作するにあたり、溶接した部分の仕上げをヘアライン加工を施して、他の箇所と同様の均一な仕上がりにしています。 また、温度調整のために、真ん中のパイプを均等に溶接する必要があり、専用治具を用いながら溶接をして、歪がでないような工夫を施しています。 |
||
